特點

電源濾波器雜散電容小、高頻阻抗值大，阻抗偏差小，工作電流大，有良好的電磁兼容性。其磁芯采用高導磁率的MnZn鐵氧體材料，對噪聲具有高的阻抗。磁芯類型：UU、EE、FT、T。安裝方式：臥式、立式等。

應用場合

廣泛用于電視、通訊、空調、計算機等抗EMI線路。
例如：用于通訊、網絡、計算機；工業、科學和醫療設備；
電視、音響、空調等家用電子設備；各類電子儀器、航天設備等。

（1）實物示意圖

電源濾波器又稱“電源EMI濾波器”或者“EMI電源濾波器”，這是一種由電容、電感和電阻組成的濾波器，是濾波器的一種。

它的作用是：對特定頻率的頻點或該頻點以外的頻率進行有效濾除，得到所需要的有效信號。

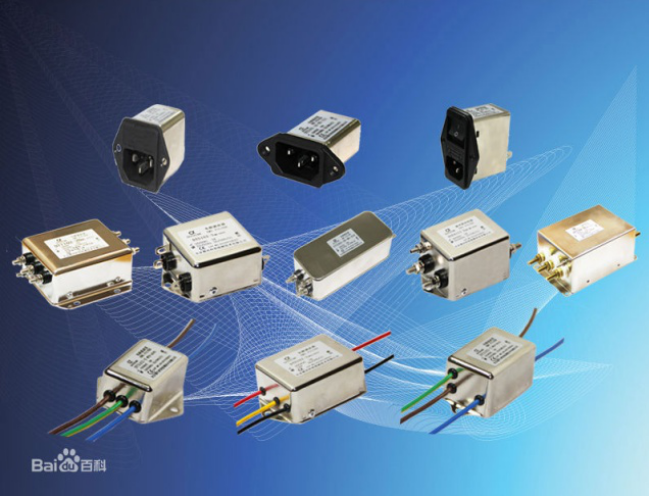

電源濾波器實物圖

（2）電路原理圖

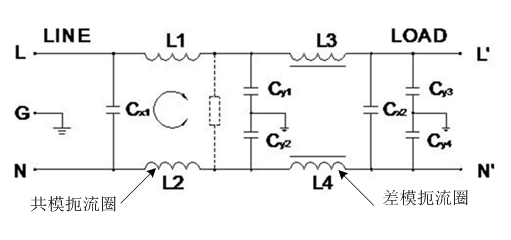

電源濾波器的典型結構如下圖所示，這是一種無源網絡結構，對交流和直流電源都適用，具有雙向抑制性能。

這樣一個簡單的無源濾波器起到了雙向抑制噪聲的作用。
